チェックシートの作り方と活用術｜QC7つ道具を現場で使いこなす実践ガイド
品質管理のデータ収集は、すべてチェックシートから始まります。パレート図もヒストグラムも管理図も、元になるデータがなければ作れません。つまり、チェックシートの出来が後工程の分析精度を左右するのです。
しかし実際の現場では、「なんとなく作ったチェックシート」がそのまま使われ続け、集めたデータが分析に活かされていないケースが少なくありません。
この記事では、QC7つ道具としてのチェックシートの役割から、記録用・点検用の使い分け、現場で効果を出すための設計5ステップ、失敗しがちなアンチパターン、さらには他のQCツールへの展開方法まで、実践的に解説します。
この記事の内容（目次）
チェックシートがQC7つ道具に含まれる理由
チェックシートは、一見すると「ただの集計表」に見えるかもしれません。しかし、QC7つ道具の中でチェックシートは唯一のデータ収集ツールという特別な位置づけにあります。

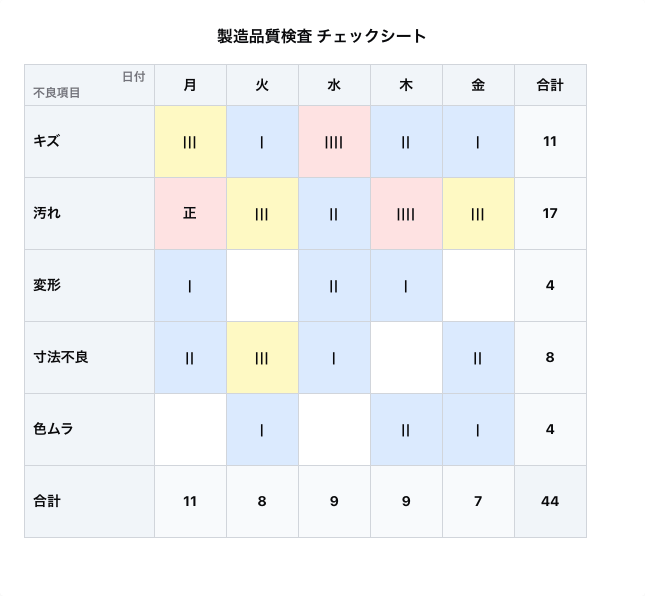

[チェックシートの例]
他の6つの道具（パレート図、特性要因図、ヒストグラム、管理図、散布図、グラフ）はすべてデータを分析・可視化するためのツールです。つまり、分析の入り口にあたるデータを正しく効率的に集めるチェックシートがなければ、他のどの道具も機能しません。
品質改善活動（QCストーリー）の流れで言えば、チェックシートは以下の3つのフェーズで登場します。
フェーズ | チェックシートの役割 | 次に使うQCツール |
|---|---|---|
現状把握 | 不良の種類や件数を記録し、現状を数値化する | パレート図で重点項目を特定 |
要因分析 | 仮説に基づくデータを収集し、要因を検証する | ヒストグラム・散布図で分析 |
効果確認 | 対策実施後のデータを収集し、改善効果を測定する | 管理図で安定性を監視 |
QC7つ道具・新QC7つ道具とは？違いと使い方を徹底解説【初心者向け】
QC7つ道具と新QC7つ道具の違いを初心者にも分かりやすく解説。パレート図や特性要因図など各ツールの目的、使い方、使い分けを具体例で紹介します。データに基づいた問題解決で、あなたのビジネスの品質を向上させる第一歩に。
チェックリストとの違い
「チェックシート」と「チェックリスト」は名前が似ていますが、目的が異なります。
比較項目 | チェックシート | チェックリスト |
|---|---|---|
目的 | データを収集・集計する | 作業の実施漏れを防ぐ |
記録内容 | 発生件数や測定値（数値データ） | 完了の有無（済/未済） |
分析との連携 | パレート図やヒストグラムに展開できる | 分析には使わない |
例 | 不良品の種類別発生件数を曜日ごとに集計 | 出荷前の確認事項を一つずつチェック |
ポイント： QC7つ道具としてのチェックシートはデータ収集・集計のためのフォーマットであり、「やったかどうか」を確認するチェックリストとは役割が異なります。
チェックシートの種類と使い分け
チェックシートは大きく記録用と点検用に分かれ、さらに記録用は目的に応じて細分化されます。
記録用チェックシート（データ収集型）
記録用チェックシートは、発生した事象の件数や測定値を記録・集計するためのフォーマットです。品質改善活動のデータ収集に最も多く使われます。
種類 | 目的 | 例 |
|---|---|---|
不適合要因調査用 | 不良の種類と発生件数を集計する | 不良項目（キズ・汚れ・変形）× 曜日の集計表 |
欠点位置調査用 | 不良の発生位置を図上に記録する | 製品の図面上に不良発生箇所を「×」でマーク |
度数分布調査用 | 測定値の分布を調べる | 製品寸法を区間ごとに正の字で集計（→ヒストグラムの元データ） |
点検用チェックシート（確認型）
点検用チェックシートは、あらかじめ決められた項目を漏れなく確認するためのフォーマットです。チェックリストに近い性質を持ちますが、QCの文脈では「規格値との照合」や「異常の有無」を記録する用途で使います。
種類 | 目的 | 例 |
|---|---|---|
日常点検用 | 設備や作業環境の状態を定期確認する | 始業前の設備点検（温度・圧力・清掃状態） |
工程内検査用 | 各工程の品質基準を満たしているか確認する | 組立工程のチェックポイント（トルク・外観・動作） |
目的別の選び方
「何が多く発生しているか」を知りたい → 不適合要因調査用（→ パレート図へ展開）
「どこで発生しているか」を知りたい → 欠点位置調査用
「ばらつきがどうなっているか」を知りたい → 度数分布調査用（→ ヒストグラムへ展開）
「決められた手順を守れているか」を確認したい → 点検用チェックシート
効果が出るチェックシートの作り方——5つのステップ
STEP 1：目的と用途を明確にする
チェックシートを作る前に、「このデータを何に使うのか」を明確にします。目的が曖昧なまま作ると、集めたデータが分析に使えないという事態が起きます。
5W1Hで整理する：
項目 | 確認すべきこと | 例 |
|---|---|---|
Why（なぜ） | データ収集の目的は何か | 不良率を下げるための現状把握 |
What（何を） | 何を記録するか | 不良の種類と発生件数 |
When（いつ） | いつ記録するか | 毎日の終業時 |
Where（どこで） | どの工程で記録するか | 最終検査工程 |
Who（誰が） | 誰が記録するか | 検査担当者 |
How（どのように） | どのように記録するか | 正の字でカウント |
STEP 2：記録項目と層別を設計する
目的に応じて、チェックシートの行（調査項目）と列（層別の軸）を設計します。
層別とは、データをグループに分けて比較する考え方です。同じ不良でも「いつ」「どの機械で」「誰が」作業したかで傾向が変わることがあります。チェックシートの段階で層別を組み込んでおくと、後の分析がスムーズになります。
層別の軸の例：
時間（曜日、シフト、時間帯）
設備（機械番号、ライン番号）
作業者（担当者、班）
材料（ロット、仕入先）
製品（品番、サイズ）
STEP 3：記入しやすいフォーマットを設計する
現場で実際に使われるかどうかは、記入のしやすさにかかっています。
記入負荷を減らす3つのコツ：
書く量を最小限にする — 正の字やチェックマークで記録できるようにし、文字を書かせない
判断基準を明記する — 「傷とは何mm以上か」「汚れとはどの程度か」を基準欄に記載する
記入順序を作業の流れに合わせる — 検査の順番とチェック項目の並びを一致させる
STEP 4：試用してフィードバックを集める
完成したチェックシートは、実際に現場で1〜2日試用してから本格運用に入ります。
試用時のチェックポイント：
記入に時間がかかりすぎていないか
項目の意味が曖昧で、記入者によって判断が分かれていないか
集計しにくいレイアウトになっていないか
不足している項目や不要な項目はないか
現場の声を反映して修正を重ねることで、「使われるチェックシート」になります。
STEP 5：運用ルールを策定する
チェックシートは作って終わりではなく、継続的に運用することで価値を発揮します。
記入タイミングを決める（リアルタイム or 終業時一括）
集計の頻度を決める（日次・週次・月次）
集計結果の共有先を決める（朝礼での報告、掲示板への掲示）
フォーマットの見直し周期を決める（四半期ごとなど）
失敗するチェックシートの5つの特徴
現場で「使われないチェックシート」には共通するパターンがあります。設計段階で以下のアンチパターンを避けましょう。
1. 項目が多すぎて現場が記入しない
「念のため」と項目を増やしすぎると、記入に時間がかかり、現場の負担になります。結果、適当に記入されたり、そもそも記入されなかったりします。目的に直結する項目に絞ることが大切です。
2. 判定基準が曖昧で人によって結果が変わる
「キズ」「汚れ」といった項目だけでは、何をもってキズと判断するかが人によって異なります。「5mm以上の線状の傷」「目視で確認できる付着物」のように、客観的な基準を付記しましょう。
3. 集計・分析を考慮していないフォーマット
自由記述欄が多いチェックシートは、後から集計するのが大変です。パレート図やヒストグラムに展開することを前提に、カテゴリ分けされた選択式のフォーマットにします。
4. 層別ができない設計になっている
シフトや機械番号の区別なくデータを集めてしまうと、「いつ・どこで問題が起きているか」が分からず、原因の特定に苦労します。STEP 2の段階で層別の軸を組み込んでおくことが重要です。
5. 作りっぱなしで改善サイクルが回っていない
同じチェックシートを何年も使い続けていると、製品や工程の変化に追いつけなくなります。定期的にフォーマットを見直し、不要な項目の削除と新たな項目の追加を行いましょう。
チェックシートから他のQCツールへの展開
チェックシートの真価は、集めたデータを次のQCツールに展開することで発揮されます。
チェックシート → パレート図
不良項目別の件数を集計したチェックシートのデータは、そのままパレート図の入力データになります。件数の多い順に並べ替え、累積比率を重ねることで、最も影響の大きい不良項目（重点項目）を特定できます。
パレート図とは？見方から簡単な作り方まで、わかりやすく徹底解説！
パレート図とは何か、その見方やメリット、作り方を初心者にもわかりやすく解説します。問題解決や業務改善に役立つパレート図を、Excelや無料ツールを使って簡単に作成する方法がわかります。重要な問題点を一目で把握し、効果的な対策を立てましょう。
チェックシート → ヒストグラム
度数分布調査用のチェックシートで集めた測定値データは、ヒストグラムで分布の形を可視化できます。規格の上限・下限と照らし合わせて、工程のばらつきが許容範囲内かどうかを判断します。
ヒストグラムとは？棒グラフとの違い・分布の種類・作り方を初心者にも分かりやすく解説
ヒストグラムの作り方が分からない、棒グラフとの違いが曖昧でお困りですか？この記事では、データの分布を可視化するヒストグラムの基本から、分布パターンの種類、Excelやオンラインツールでの簡単な作り方までを具体例と図解で徹底解説します。
チェックシート → 管理図
チェックシートで日々のデータを継続的に記録すれば、管理図で工程の安定性を監視できます。管理限界線を超えるデータが出た場合、異常の早期発見につながります。
管理図とは？見方・種類・作り方を世界一わかりやすく解説！
管理図の目的、基本的な見方、Xbar-RやP管理図などの種類、Excelやオンラインツールでの簡単な作り方を初心者向けに徹底解説。品質管理や工程改善に役立つ管理図のすべてがこの記事でわかります。
特性要因図 → チェックシート
逆の流れもあります。特性要因図（フィッシュボーン図）で洗い出した仮説（「この要因が不良の原因ではないか」）を検証するために、チェックシートで要因別のデータを収集するという使い方です。
特性要因図（フィッシュボーン図）とは？オンラインで簡単作成！書き方と分析例を徹底解説
特性要因図（フィッシュボーン図）とは何か、その目的やメリットを分かりやすく解説します。具体的な書き方の手順、要因を整理する「4M」などのフレームワーク、分析事例を網羅。無料のオンラインツールを使った簡単な作成方法も紹介。この記事を読めば、あなたもすぐに問題解決に活かせます。
このように、チェックシートは他のQCツールと組み合わせて初めて品質改善のサイクルが回ります。チェックシート単体で使うのではなく、QCストーリー全体の中での位置づけを意識することが大切です。

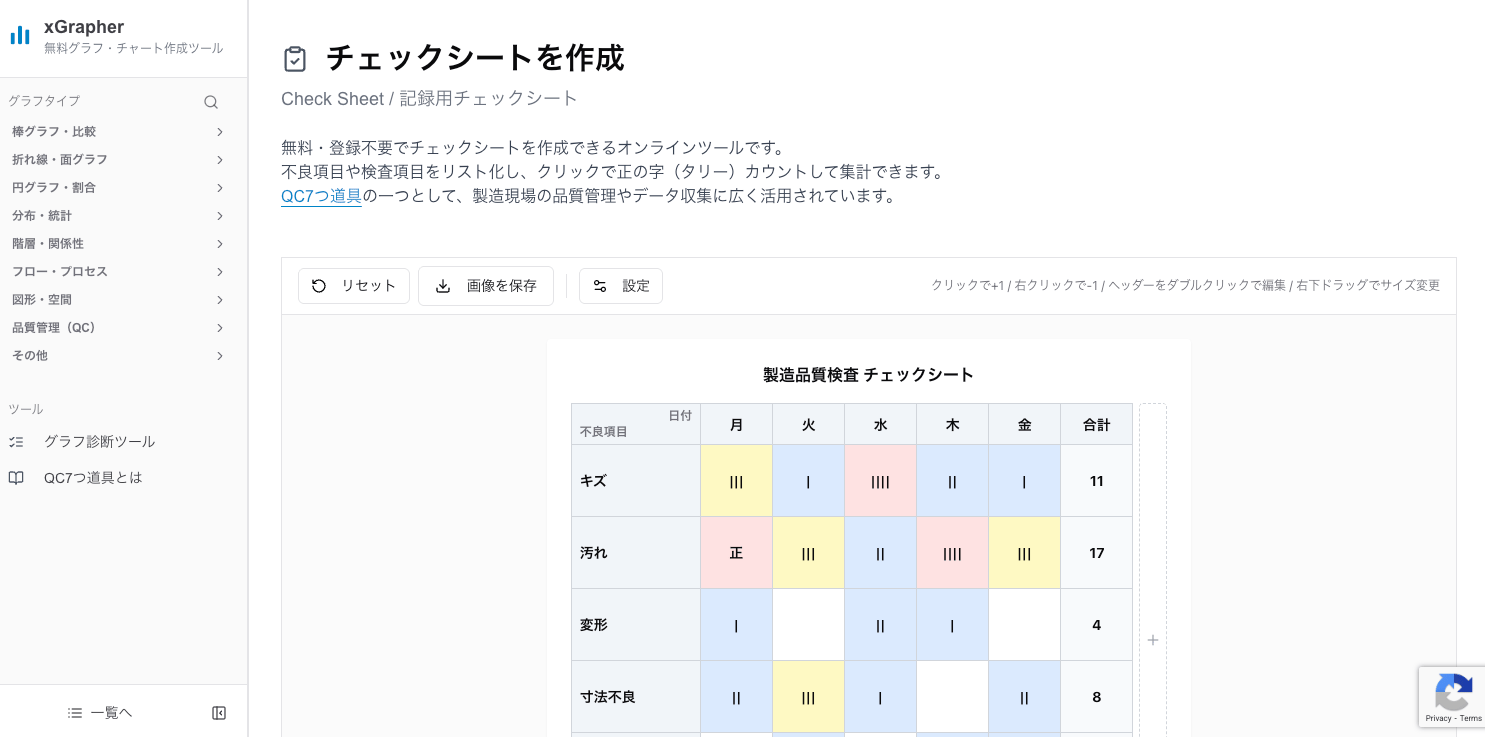

オンラインでチェックシートを作成するなら「xGrapher」
紙のチェックシートは手軽に始められる反面、集計に手間がかかる、データの共有が難しい、保管場所を取るといった課題があります。
xGrapherは、無料・登録不要でチェックシートを作成できるオンラインツールです。ブラウザ上でクリックするだけでデータを入力でき、自動集計・正の字表示・画像ダウンロードまで対応しています。
xGrapherのチェックシートツールならではの機能
正の字（タリー）表示に対応 — 日本の品質管理現場でおなじみの正の字カウント表示。数値と正の字表示をワンクリックで切り替えられる
カウントモードとチェックモードの2つのモード — 件数を集計する「カウントモード」と、完了/未完了を記録する「チェックモード」を切り替え可能
行合計・列合計・総合計を自動計算 — 集計を手作業で行う必要がなく、入力と同時にリアルタイムで合計が更新される
値に応じた自動色分け — セルの値の大きさに応じて背景色が段階的に変わり、問題の多い箇所を視覚的に把握できる
担当者欄の追加 — 行ごとに担当者名を記入できる欄を表示可能。誰が何を担当しているかを一覧で管理
行・列の自由な追加・削除 — ワンクリックで行や列を追加でき、ダブルクリックでヘッダー名を編集。現場のニーズに合わせて柔軟にカスタマイズ
画像ダウンロード — PNG・JPEG・SVG形式で書き出し。品質報告書やQCサークル発表資料にそのまま使える
基本的な使い方
サンプルテンプレート（製造品質検査）が表示される
ヘッダーをダブルクリックして項目名を編集（行：不良項目、列：日付や機械番号など）
セルをクリックしてカウントを追加（右クリックで減少）
設定で正の字表示・色分け・合計行のオン/オフを調整
完成したら画像としてダウンロード
特に自動集計と色分け機能を使えば、紙のチェックシートでは見落としがちな「特定の曜日に不良が集中している」「特定の項目だけ突出して多い」といったパターンに気づきやすくなります。
よくある質問
Q1. チェックシートとチェックリストは同じものですか？
異なるものです。チェックシートはデータを収集・集計するためのフォーマットで、不良件数や測定値を記録します。チェックリストは作業の実施漏れを防ぐための確認表で、「済/未済」を記録します。QC7つ道具に含まれるのはチェックシートです。
Q2. チェックシートで集めたデータはどう活用しますか？
パレート図で重点問題を特定したり、ヒストグラムでばらつきを可視化したり、管理図で工程の安定性を監視したりと、他のQCツールへの入力データとして活用します。チェックシートは品質改善活動のデータ基盤です。
Q3. 記録用と点検用のどちらを使えばよいですか？
「件数や測定値を集計して分析したい」場合は記録用、「決められた手順や基準を漏れなく確認したい」場合は点検用を選びます。品質改善活動（QCストーリー）の現状把握や要因分析には記録用が適しています。
Q4. チェックシートの項目数はどれくらいが適切ですか？
目安として5〜15項目が実用的です。項目が多すぎると記入の負担が増え、正確なデータが得られにくくなります。まず主要な項目に絞って運用を開始し、必要に応じて追加・削除していくアプローチがおすすめです。
Q5. チェックシートはQC7つ道具の中でどの位置づけですか？
チェックシートはデータ収集の入り口です。特性要因図で仮説を立て、チェックシートでデータを集め、パレート図で重点項目を特定し、対策後に再びチェックシートで効果を確認する——というPDCAサイクルの起点を担います。
まとめ
チェックシートは、QC7つ道具の中で唯一のデータ収集ツールとして、品質改善活動の基盤を支える存在です。「ただの集計表」ではなく、後工程の分析精度を左右する重要なツールとして設計・運用することが求められます。
この記事のポイントを振り返ります。
チェックシートはQC7つ道具で唯一のデータ収集ツールであり、他の6つの道具はすべてチェックシートで集めたデータを分析する
記録用（データ収集型）と点検用（確認型）の2種類があり、目的に応じて使い分ける
効果が出るチェックシートの設計は、目的の明確化 → 項目・層別の設計 → フォーマット設計 → 試用 → 運用ルール策定の5ステップ
パレート図・ヒストグラム・管理図・散布図への展開を前提に設計することで、品質改善サイクルが回る
xGrapherなら正の字カウント・自動集計・色分けで、無料・登録不要でチェックシートを作成できる
チェックシートは「使い方」で差がつくツールです。正しく設計し、他のQCツールと組み合わせて活用することで、品質改善の成果は大きく変わります。
)
)
)
)
)
)
)
)
)
)
