【フローチャート記号解説6】「データ（入出力）」記号の意味と正しい使い方｜平行四辺形はいつ使う？

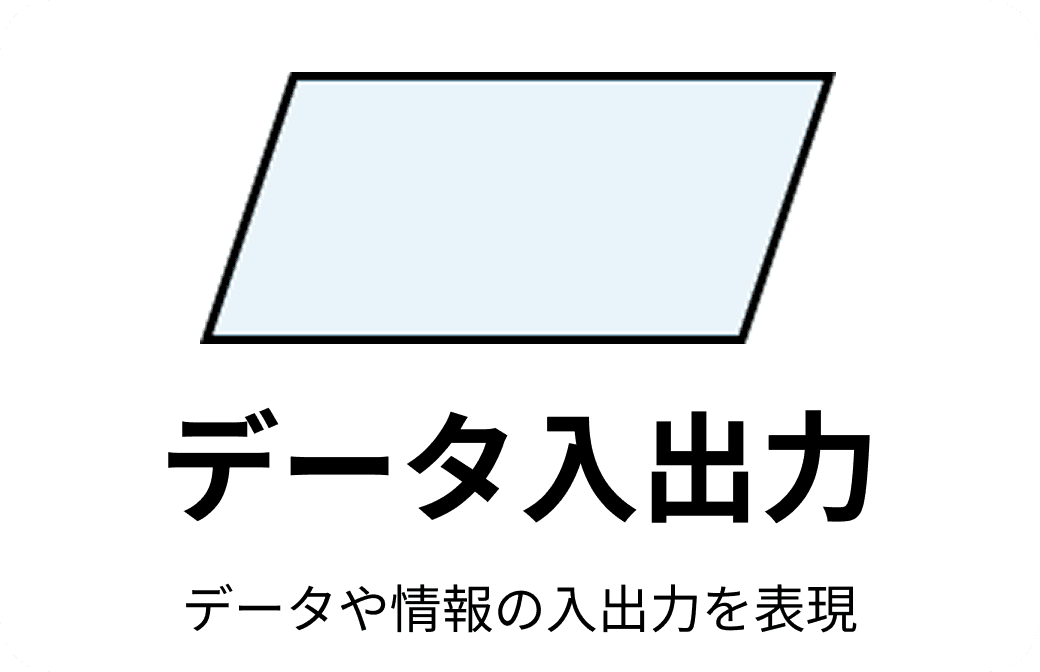

フローチャートの「データ（入出力）」記号とは？

フローチャートにおいて「データ」を表す記号は、一般的に平行四辺形で描かれます。JIS規格や一般的な作図ルールでは、「入出力（Input/Output）」とも呼ばれます。

記号の意味

この記号は、プロセスに対する「情報の入力」またはプロセスからの「情報の出力」を表します。

• 入力（Input）： コンピュータや業務プロセスに対して、外部からデータを与えること。

• 出力（Output）： 処理された結果を画面に表示したり、データとして渡したりすること。

単なる「作業（処理）」ではなく、「情報の受け渡し」が発生するタイミングでこの記号を使用します。

なぜ四角形（処理）と区別するのか？

すべての工程を長方形の「処理記号」で書くことも可能ですが、それだと図全体が単調になり、重要なデータの出入りが見落とされがちです。

平行四辺形を使うことで、「ここでユーザーのアクションが必要だ」「ここでシステムから結果が返ってくる」というポイントが視覚的に強調され、メリハリのある分かりやすいフローチャートになります。

※フローチャートの基本的な記号一覧については、フローチャートの記号の種類の記事でも解説しています。

「処理」や「書類」との違いは？迷いやすいポイント

「データ」記号を使う際、他の記号と混同しやすいケースがあります。それぞれの違いを明確にしておきましょう。

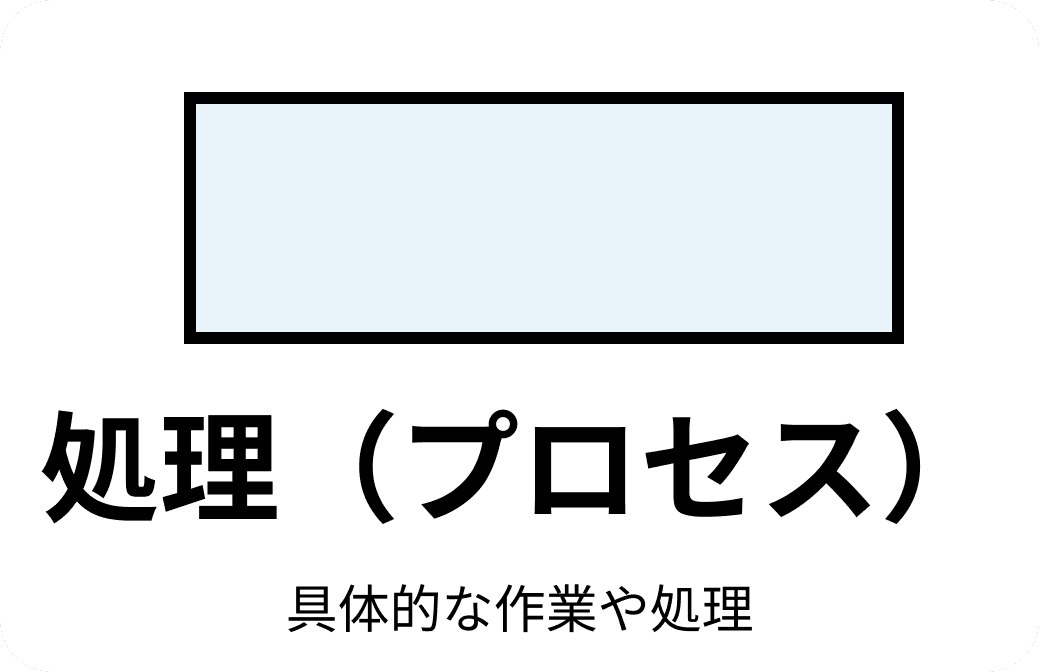

1. 「処理（長方形）」との違い

最も迷いやすいのが、通常の処理記号との使い分けです。

• 処理（長方形）： 内部での計算、加工、作業そのもの。

  • 例：「金額を計算する」「データを並べ替える」

• データ（平行四辺形）： 外部とのやり取り。

  • 例：「金額を入力する」「計算結果を表示する」

定義済み処理（サブプロセス）のように別のフローへ飛ぶわけではなく、あくまでその場での「入り」と「出」を表すのがポイントです。

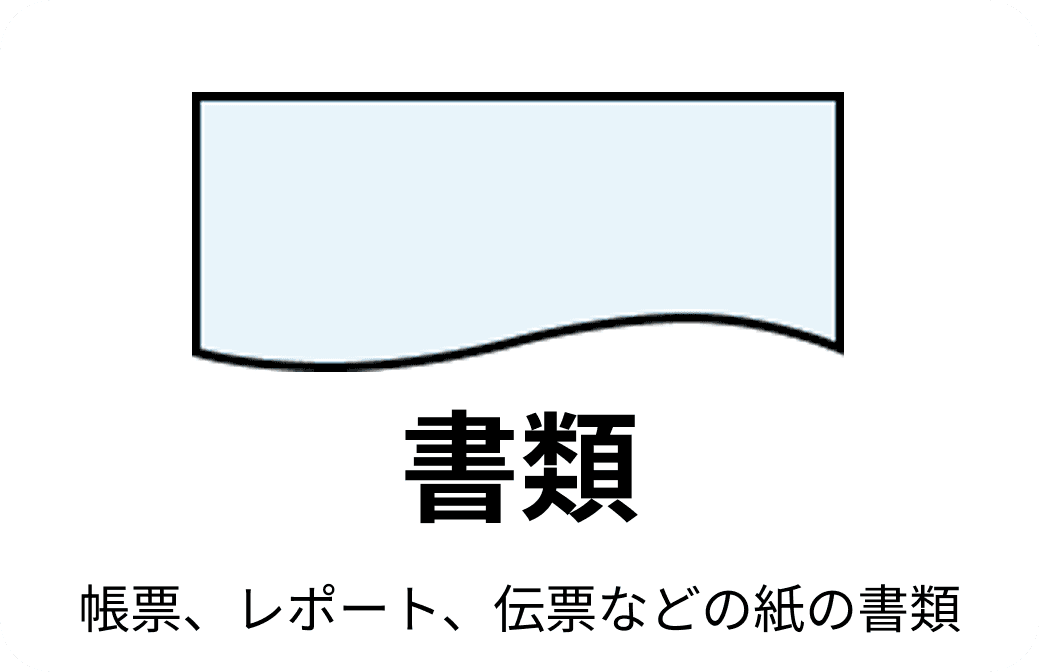

2. 「書類（書類型）」との違い

出力結果が「紙」である場合は、データ記号ではなく「書類（ドキュメント）」記号を使うのが一般的です。

• データ（平行四辺形）： 媒体を問わない一般的な入出力（画面表示やファイル書き出しなど）。

• 書類（波線付き四角）： 請求書の印刷、レポートの提出など、物理的な紙や特定のドキュメント形式である場合。

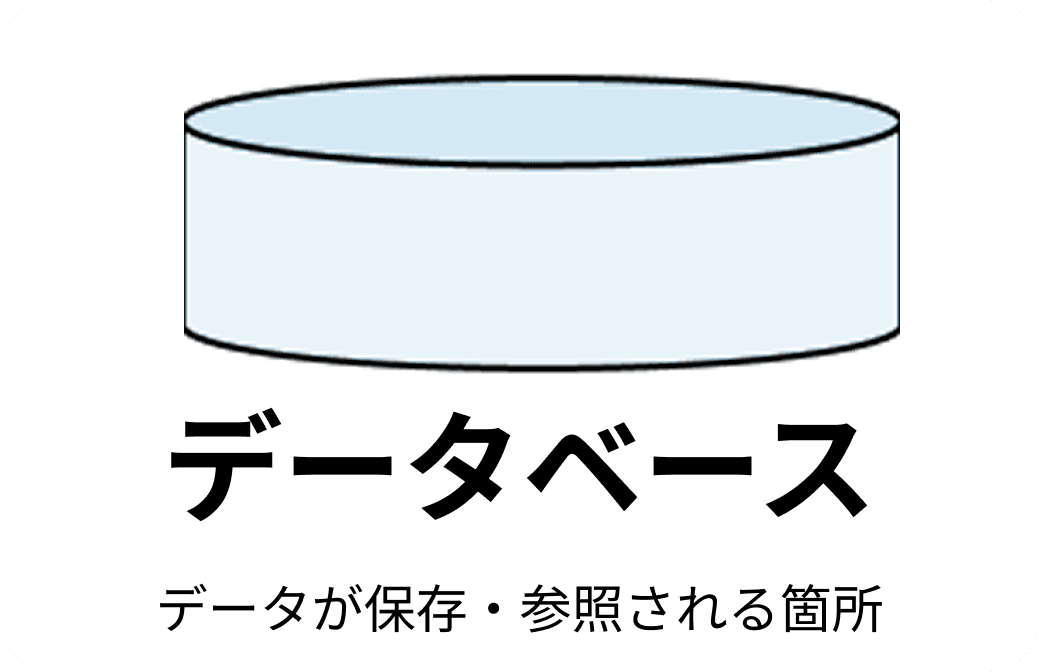

3. 「データベース（円筒形）」との違い

データの保存先を表す場合は、円筒形の「データベース（記憶装置）」記号を使います。

• データ（平行四辺形）： データの「移動」や「通過」の瞬間。

• データベース（円筒形）： データが永続的に保管される「場所」。

フローチャートで使用されるデータベース記号の解説記事

具体的な使用例（インプットとアウトプット）

では、実際の業務やシステムフローでどのように「データ記号」が使われるか、具体例を見てみましょう。

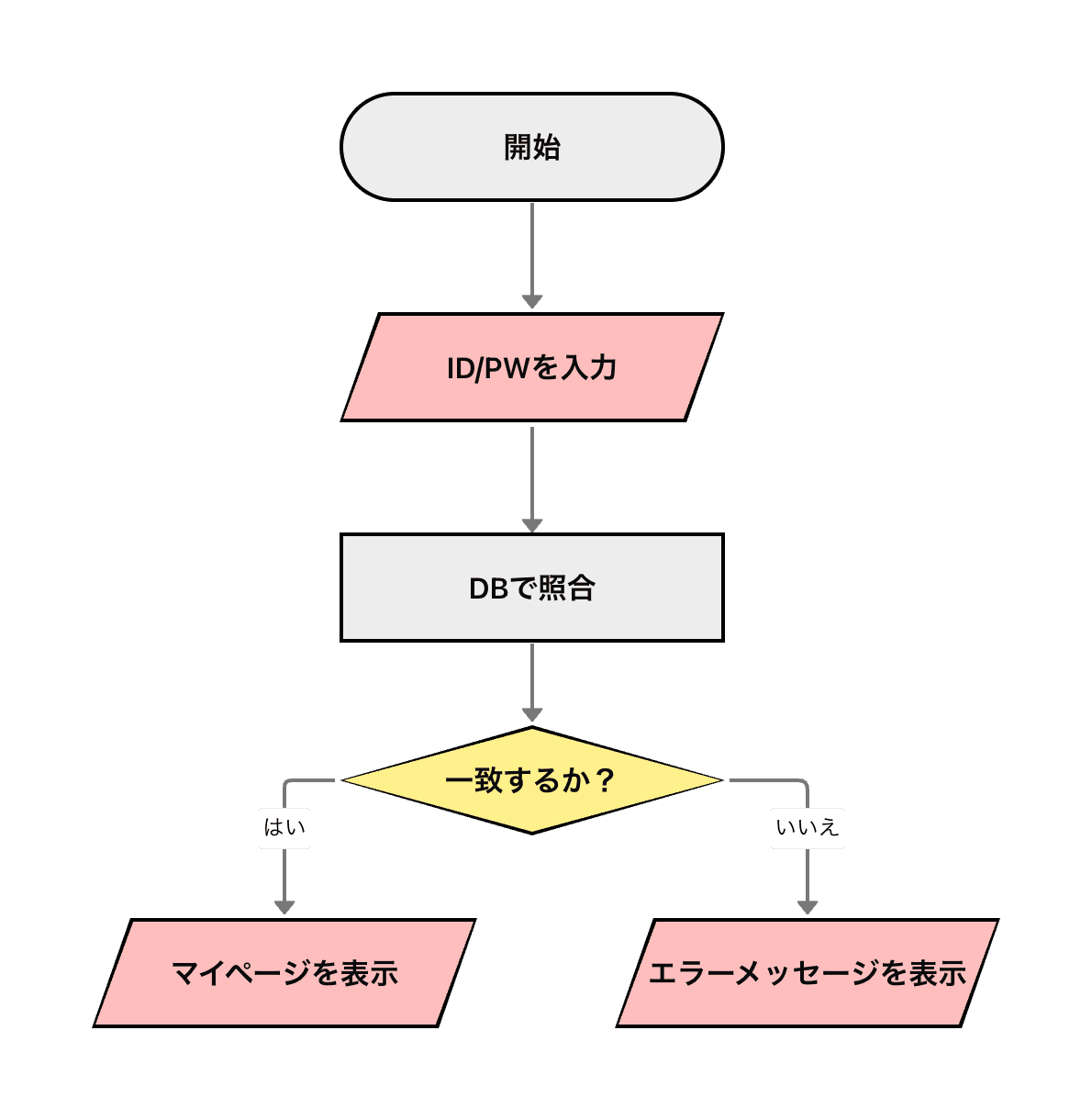

ケースA：ログイン画面のフロー

ユーザー認証のプロセスでは、ユーザーのアクションとシステムの応答が入出力にあたります。

1. [端子] 開始

2. [データ] ユーザーIDとパスワードを入力 （※入力）

3. [処理] データベースと照合

4. [判断] 一致するか？

   • Yes → [データ] マイページを表示 （※出力）

   • No → [データ] エラーメッセージを表示 （※出力）

このように記述することで、ユーザーが操作するタイミングと、システムが画面を返すタイミングが一目でわかります。

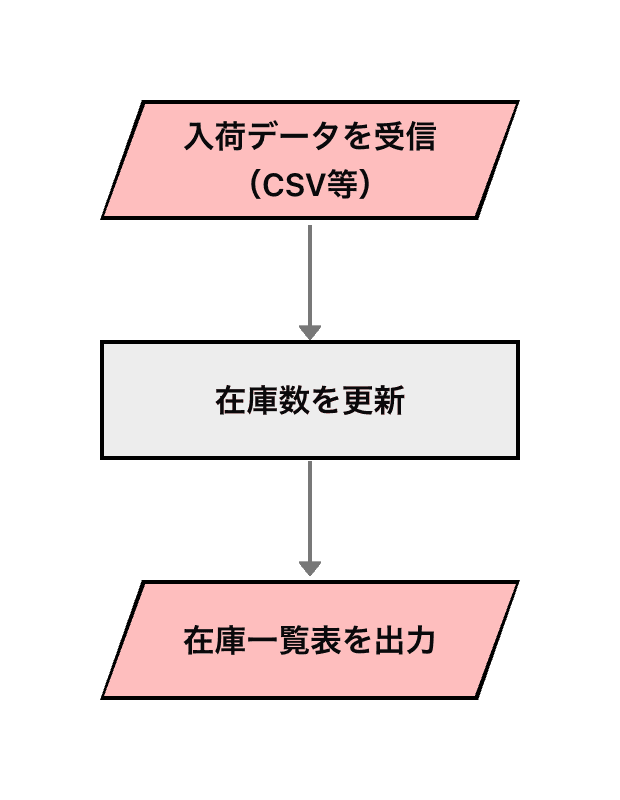

ケースB：在庫管理業務

業務フローにおいても、帳票やシステムへの入力作業を入出力として表現します。

1. [データ] 入荷データを受信（CSV等）

2. [処理] 在庫数を更新

3. [データ] 在庫一覧表を出力

複雑な業務フローになる場合は、スイムレーン図の解説も参考に、部署ごとのデータの受け渡しを整理するとさらに分かりやすくなります。

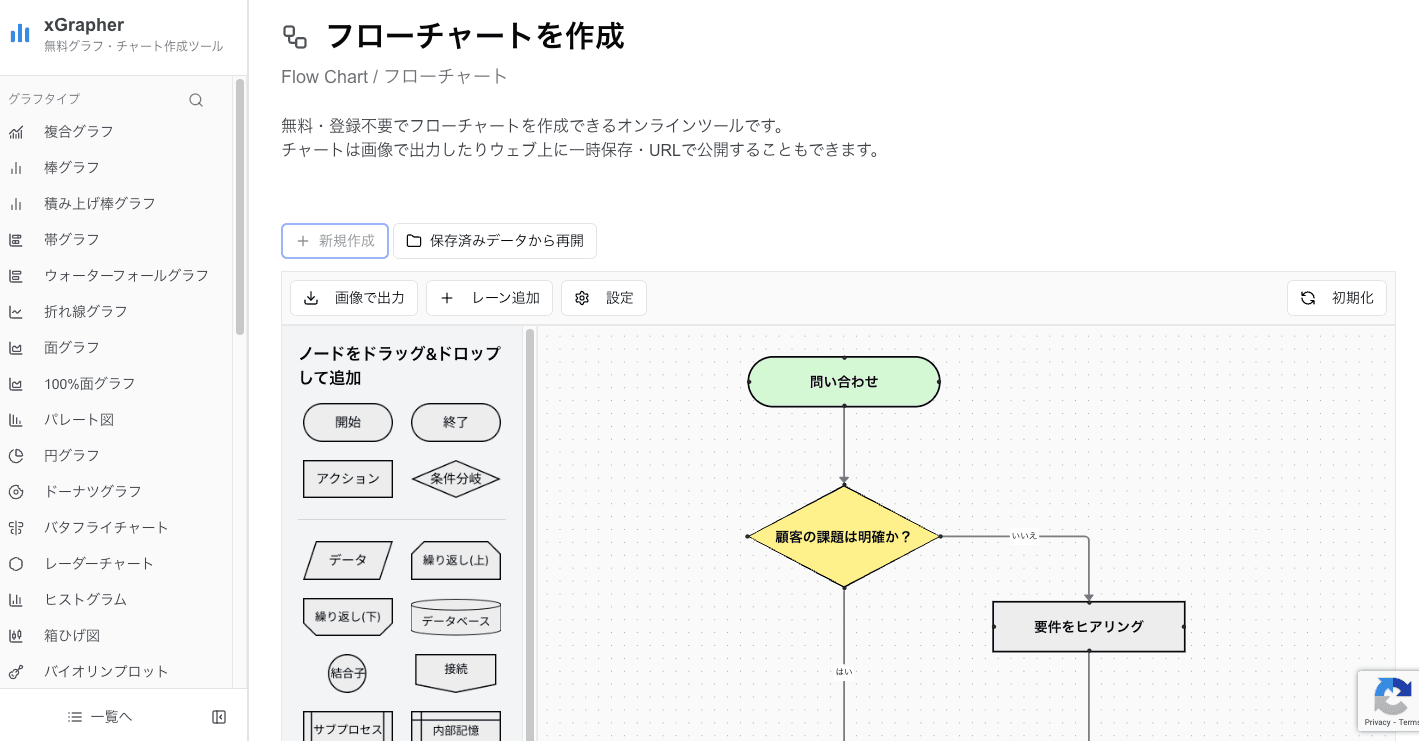

xGrapherでデータ記号を使ったフローチャートを作ってみよう

オンライン作図ツールのxGrapherを使えば、データ記号（平行四辺形）を含む美しいフローチャートを簡単に作成できます。

手順はとても簡単です

1. xGrapherのエディタを開きます。（フローチャート作成ツールはこちら）

2. 左側のシェイプライブラリから、平行四辺形のアイコンを探します。

3. キャンバスにドラッグ＆ドロップします。

4. 図形をダブルクリックして、「パスワード入力」などのテキストを入力します。

5. 流れ線で前後の処理とつなぎます。

色分けで見やすくする

xGrapherでは、図形の色を自由にカスタマイズできます。
例えば、「入力データは青」「出力結果は緑」のようにルールを決めて色分けすると、視認性が劇的に向上します。配色のコツについては、フローチャートの色分け術で詳しく紹介していますので、ぜひ参考にしてください。

まとめ

今回はフローチャートの「データ（入出力）」記号について解説しました。

• 形は平行四辺形で表される。

• 「情報の入力」と「情報の出力」のタイミングで使う。

• 単なる「処理（計算や作業）」とは区別して使うことで、図のメリハリがつく。

• 紙への印刷は「書類」、保管場所は「データベース」と使い分けるとより正確。

データ記号を適切に使うことは、読み手に対して「ここで何の情報が必要で、何が得られるのか」を伝える親切な設計につながります。

ぜひxGrapherを使って、情報の流れが美しい、わかりやすいフローチャートを作成してみてください。

無料で今すぐ試してみる：
xGrapher フローチャート作成ツール

【フローチャート記号解説シリーズ】

1. 【フローチャート記号解説1】「ループ（繰り返し）」

2. 【フローチャート記号解説2】「結合子」

3. 【フローチャート記号解説3】「条件分岐」

4. 【フローチャート記号解説4】「端子」

5. 【フローチャート記号解説5】「定義済み処理（サブプロセス）」

6. 【フローチャート記号解説6】「データ（入出力）」

7. 【フローチャート記号解説7】「データベース」

8. 【フローチャート記号解説8】「ファイル（書類）」

9. 【フローチャート記号解説9】「線・矢印」

10. 【フローチャート記号解説10】「並列処理」

よくある質問（Q&A）

ここでは、「フローチャート データ」や記号に関してよくある質問にお答えします。

Q1. 平行四辺形の代わりに長方形（処理）を使ってもいいですか？

A1.
簡単なメモ書き程度のフローチャートであれば、すべて長方形で書いても通じます。しかし、システム開発の仕様書や、業務マニュアルとして他人に見せる場合は、JIS規格などの標準ルールに従って平行四辺形を使うことをおすすめします。そのほうが誤解を防げます。

Q2. データ記号の中には何を書けばいいですか？

A2.
具体的な「データの内容」と「動作」を簡潔に書きます。
良い例：「会員情報を入力」「検索結果を表示」「CSV読み込み」
悪い例：「データ」「入出力」（抽象的すぎるため）

Q3. メール受信は「データ記号」ですか？「通信記号」ですか？

A3.
一般的なビジネスフローチャートでは、「データ記号（入力）」として表現して問題ありません。ネットワーク図など、通信経路そのものを強調したい特殊な場合を除き、情報の受け取りとして平行四辺形を使うのが標準的です。

Q4. 複数のデータを出力する場合、記号は1つでいいですか？

A4.
まとめて1つの記号に「A票とB票を出力」と書いても良いですが、出力先が異なる場合や、重要なデータである場合は、記号を分けて描いたほうが親切です。xGrapherなどのツールを使えば、コピー＆ペーストで簡単に記号を増やせます。

Q5. 他の記号とどう組み合わせればいいですか？

A5.
基本的には、端子（開始）で始まり、データ記号で情報の入力を受け、条件分岐で判断し、最後にデータ記号で結果を出力して、端子（終了）で終わる、という流れが黄金パターンです。まずはこの流れを意識して作成してみてください。
