フローチャートの「JIS規格」とは？ (JIS X 0121)

一般的に「フローチャートのJIS規格」と呼ばれるものは、「JIS X 0121（情報処理用流れ図）」という規格を指します。これは、情報処理（システムやプログラム）の流れを図式表現するための記号や書き方を定めたものです。

JIS X 0121 の概要

• 正式名称：JIS X 0121

• 英語名：Information processing — Flowcharts, program network charts, and system resources charts

• 制定：1986年（その後改正あり）

• 対応国際規格：ISO 5807（Information processing — Documentation symbols and conventions for data, program and system flowcharts, program network charts and system resources charts）

もともとはプログラミングのために策定されましたが、その分かりやすさから、現在ではシステムの設計書だけでなく、業務フロー（仕事の流れ）の可視化やマニュアル作成など、ビジネスの様々な場面で広く活用されています。

なぜJIS規格が必要なのか？

JIS規格の最大のメリットは「共通言語」として機能することです。

例えば、あなたが独自の記号（例：★印を「処理」の意味）でフローチャートを書いたとします。あなた自身は理解できても、そのルールを知らない人が見たら「この★は何を意味するんだろう？」と混乱してしまいます。

JIS規格という共通ルールに従うことで、記号の形を見ただけで「これは処理だ」「これは分岐だ」と誰もが直感的に理解できるようになり、コミュニケーションミスを防ぎ、業務の効率化や品質向上につながるのです。

※ただしフローチャートには種類があるので注意が必要です
フローチャートの種類一覧！初心者でもわかる特徴・目的別の使い分け

【図解】JIS規格（JIS X 0121）の主要なフローチャート記号

JIS X 0121では多くの記号が定められていますが、すべてを一度に覚える必要はありません。まずは、ビジネスシーンやシステム設計で頻繁に使われる基本的な記号から押さえましょう。

必ず覚えたい基本記号

最低限これだけ覚えておけば、シンプルなフローチャートは作成できます。

• 端子（たんし）

  • 形状: 角丸長方形（カプセル形）

  • 意味: フローチャートの「開始」と「終了」を表します。すべてのフローチャートは必ずこの記号から始まり、この記号で終わります。

  • 参考記事: フローチャートの記号解説「端子」

• 処理（しょり）

  • 形状: 長方形

  • 意味: 計算、代入、移動、加工作業など、何らかの「作業」や「処理」を表します。最もよく使われる記号の一つです。

• 判断（はんだん）

  • 形状: ひし形

  • 意味: 「はい／いいえ」や「AかBか」など、条件によって流れが分岐する「分岐点」を表します。ひし形からは通常、複数の流れ線が出ます。

  • 参考記事: 「条件分岐」記号解説 | 3つ以上の分岐の場合は？

• 流れ線（ながれせん）

  • 形状: 矢印（→, ↓）

  • 意味: 処理の「順序」や「流れ」を示します。必ず矢印の先端が次の記号に向かうように描きます。

  • なお先端の矢先は「流れの向きを明示する必要があるときは，矢先を付けなければならない」また「見やすさを強調するときは，矢先を付けてもよい」とされています

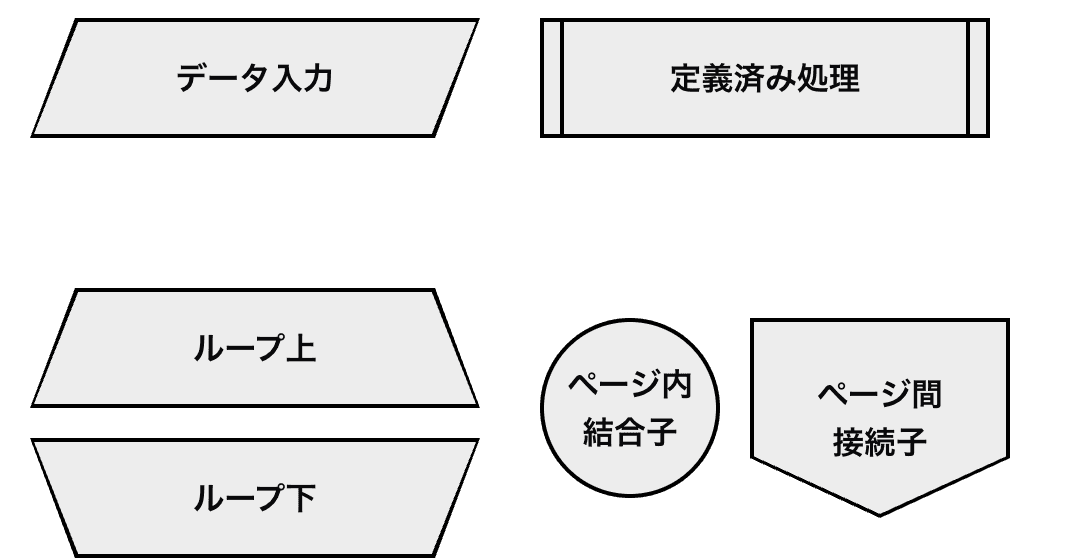

覚えておくと便利な記号

より詳細なフローチャートを作成する際に役立つ記号です。

• データ（入出力）

  • 形状: 平行四辺形

  • 意味: 情報の「入力」（キーボードからの入力、データの読み込みなど）や「出力」（画面表示、印刷など）を表します。

  • 「データ（入出力」記号とその使い方の解説

• 定義済み処理（ていぎずみしょり）

  • 形状: 左右に二重線のある長方形

  • 意味: 別の場所で定義されている（あるいは、それ自体が複雑な）一連の処理やサブルーチン（定型作業）をまとめて表します。「詳細は別紙参照」のようなイメージです。

  • 「定義済み処理（サブプロセス）」記号の使い方解説

• ループ（繰り返し）

  • 形状: 六角形

  • 意味: 特定の条件が満たされるまで処理を「繰り返す」範囲の開始と終了を示します。（※実際には「判断」記号を使ってループを表現することも多いです）

  • フローチャートの繰り返し（ループ）記号の使い方解説

• ページ内結合子

  • 形状: 小さな円

  • 意味: 同一ページ内の接続

• ページ間結合子

  • 形状: 五角形

  • 意味: 他ページへの接続

  • 参考記事: 「結合子」の正しい使い方とは？

JIS準拠でフローチャートを書くための基本ルール

記号の意味を覚えたら、次はそれらをどう配置するかのルールです。JIS規格に準拠した見やすいフローチャートを作成するための3つの基本ルールを紹介します。

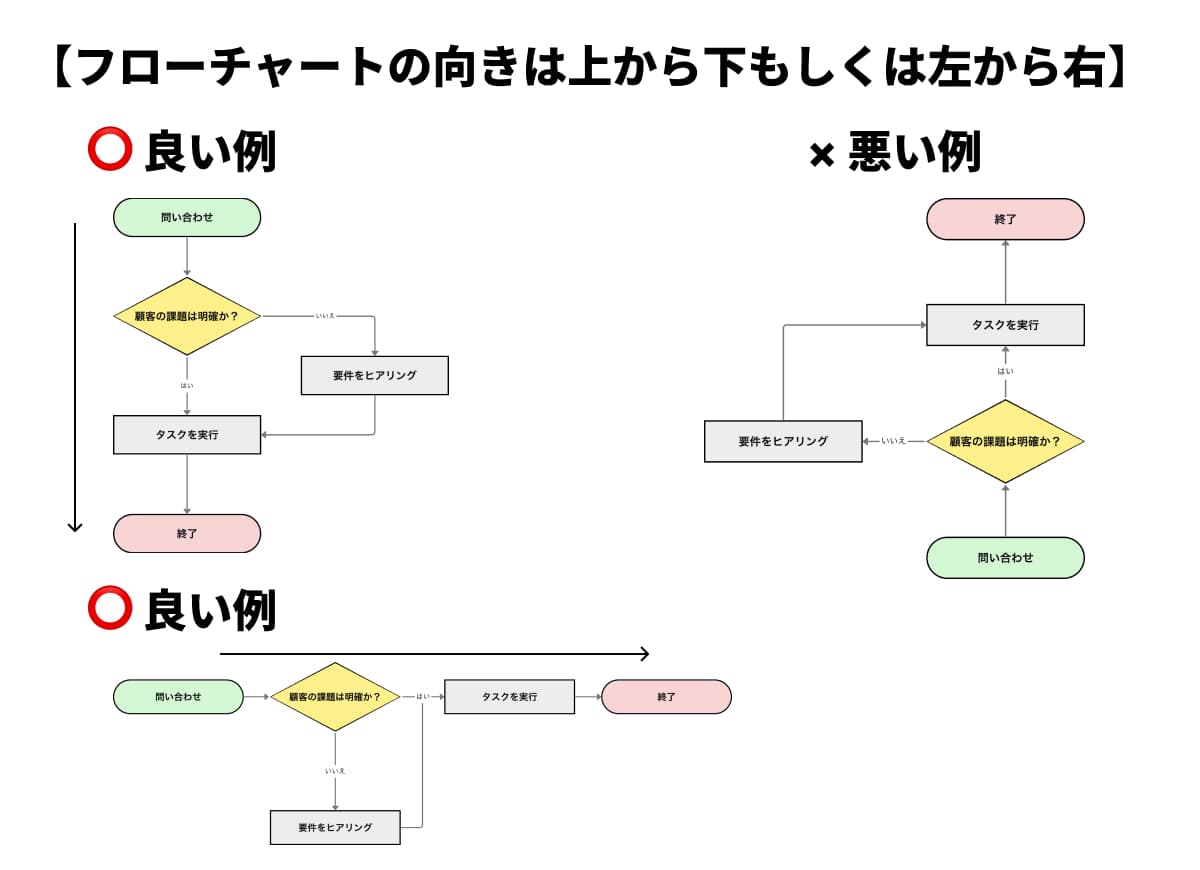

1. 処理の流れは「上から下、左から右」

フローチャートの処理の流れは、原則として上から下へ、または左から右へと進むように描きます。これが最も直感的で理解しやすいためです。

もし、どうしても流れが逆行（下から上、右から左）する場合は、必ず矢印の先端（矢先）を明確に描いて、流れの方向が誤解されないようにします。

2. 流れ線（矢印）の使い方

• 交差は避ける: 線と線が交差すると、どちらの流れが正しいのか分かりにくくなります。できるだけ交差しないように配置を工夫しましょう。




• 合流: 複数の流れが
  一つの処理にまとまる場合は、流れ線が合流するように描きます。

• 分岐: 「判断（ひし形）」記号からは、条件に応じた複数の流れ線が出ます。各線に「はい」「いいえ」や「Aの場合」といった条件を明記します。

3. 記号の大きさとテキスト

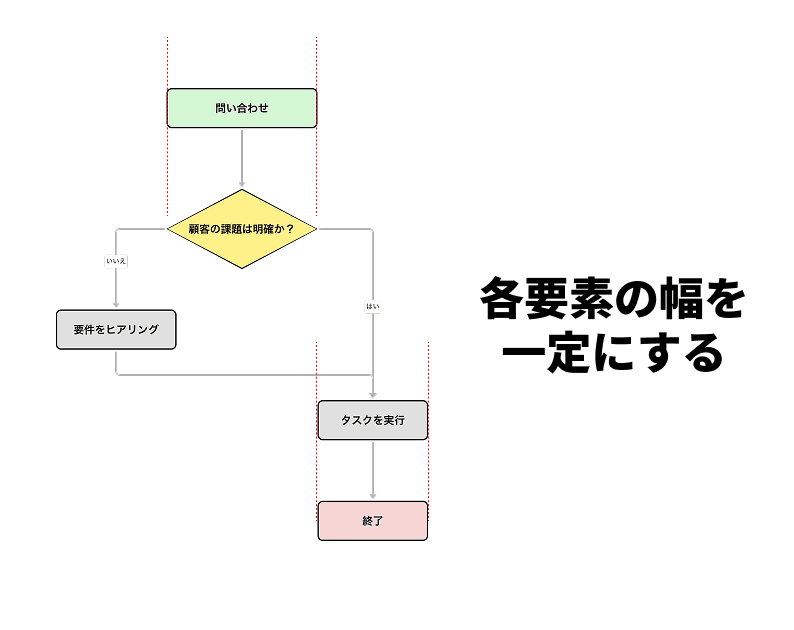

• 記号のサイズ: フローチャート全体で、同じ種類の記号はできるだけ同じ大きさに統一すると、見た目が整い、見やすくなります。




• テキスト: 記号の中には、その処理内容を簡潔に記述します。「〜を行う」「〜を確認する」といった動詞形で書くと分かりやすいです。

実務例を見てみたい方には以下のような記事もおすすめです。

あわせて読みたいRELATED POST

自動販売機のフローチャートで学ぶアルゴリズムの基礎！書き方から応用（スイムレーン）まで徹底解説

「自動販売機」のフローチャート作成は、アルゴリズムやシステム設計を学ぶための最高の練習台です。本記事では、基本的な処理の流れから、お釣りや在庫切れを考慮した複雑な分岐、スイムレーン図を使ったユーザーと機械のやり取りまで、図解付きで分かりやすく解説します。登録不要のツール「xGrapher」を使った作成例も紹介。

記事を詳しく読む

あわせて読みたいRELATED POST

営業プロセスをフローチャート（フロー図）で見える化！図解の書き方とコツ

営業活動の属人化を防ぎ、チームの成果を最大化するための「営業プロセスフローチャート」の書き方を詳しく解説。リード獲得から受注までの各フェーズで検討すべき項目やバリエーション、スイムレーン図の活用法、おすすめツールの使い方まで網羅しています。

記事を詳しく読む

フローチャートの色にJIS規格はある？

JIS規格（JIS X 0121）について学ぶと、「色にもルールがあるのでは？」と疑問に思うかもしれません。

結論から言うと、JIS X 0121では記号の「形状」や「線」については定められていますが、「色」に関する厳密な規定はありません。

これは、規格が策定された当時は白黒印刷が主流であり、色に頼らなくても図の意味が正確に伝わるように「形」で意味を定義する必要があったためです。

色分けは「見やすさ」のために行う

規格で決まっていないからといって、色を全く使ってはいけないわけではありません。現代のフローチャート作成では、むしろ「見やすさ」「分かりやすさ」を向上させる目的で、色が積極的に使われています。

例えば、以下のような使い方が一般的です。

• 役割ごと: 「顧客の操作」は青、「システム処理」は緑、など。

• 記号の種類ごと: 「判断」はすべて黄色、「処理」はすべて水色、など。

• 特に注意すべき点: 「エラー処理」や「重要な確認」だけ赤色にする。

特定の色に対して抱く共通のイメージ色（心理的効果）を使うことで、複雑なフローチャートでも、流れや担当範囲が直感的に理解しやすくなります。

ただし、色覚の多様性に配慮し、「色だけに頼らない」デザインを心がけることも重要です。色で分けても、必ず記号の「形」と「中のテキスト」で意味が分かるようにしておきましょう。

効果的な色の使い方については、こちらの記事で詳しく解説しています。

▼ 詳しくはこちら
見やすいフローチャートは「色」で決まる！配色ルールとテクニック

あわせて読みたいRELATED POST

フローチャートの色分け術：見やすさが変わる配色ルールと意味を解説

フローチャートの色分けに悩んでいませんか？「フローチャートに色のルールはある？」「何色を使えば見やすい？」という疑問に答えます。配色次第で伝わりやすさが劇的に変わります。この記事では、色使いの基本ルール、一般的な色の意味、見やすい配色テクニック、避けるべきNG例まで、実用的なノウハウを解説します。

記事を詳しく読む

オンラインでJIS準拠のフローチャートを簡単に作成する方法

JIS規格のルールや記号を理解しても、いざ手書きや汎用的な描画ソフトでこれらを正確に描くのは意外と大変です。記号の形を整えたり、線をきれいに引いたりする作業に時間がかかってしまいます。

そこでおすすめなのが、オンラインのフローチャート作成ツールです。

xGrapherのような専用ツールを使えば、ドラッグ＆ドロップでJIS規格に準拠した記号を簡単に配置できます。

• JIS規格の記号が標準で用意されている

• 記号を動かすと線が自動で追従・調整される

• チームでの共同編集や共有が簡単

面倒な「描画」作業をツールに任せることで、あなたは「どのような流れにするか」という本来の目的に集中できます。xGrapherでは、直感的な操作でJIS準拠のきれいなフローチャートをすぐに作成開始できます。

▼ 今すぐJIS準拠のフローチャートを作成してみる
フローチャート作成専用の無料オンラインツール

▼ フローチャートの基本的な書き方やテクニックはこちら
フローチャートの書き方とは？記号の

あわせて読みたいRELATED POST

フローチャートとは？作り方の基本から記号の意味、無料作成ツールまで徹底解説

フローチャートの作り方がわからない方へ。この記事では、フローチャートの基本的な記号の意味や書き方のルール、わかりやすい作成手順を初心者向けに解説します。すぐに使える無料のオンラインツールも紹介。業務改善や思考整理に役立つフローチャートを今日から活用しましょう。

記事を詳しく読む

まとめ

今回は、フローチャート作成におけるJIS規格（JIS X 0121）について解説しました。

• JIS規格は、フローチャートを「共通言語」にするためのルール

• 「端子」「処理」「判断」が最も基本的な記号

• 流れは原則「上から下、左から右」

• 専用ツールを使えば、JIS準拠の図を効率的に作成できる

JIS規格は、決して難しいルールではなく、誰もが正しく情報を理解できるようにするためのガイドラインです。ぜひこの機会に基本をマスターし、分かりやすいフローチャート作成に役立ててください。
